A Wulo Itọsọna to Molded Case Circuit Breakers

2026-08-25 0 Fi ifiranṣẹ ranṣẹ si mi

Kini MCCB?

MCCB kan -in irú Circuit fifọ- jẹ ohun elo aabo foliteji kekere ti o ge asopọ iyika kan laifọwọyi nigbati o ṣe awari apọju tabi awọn ipo kukuru kukuru. Ko dabi fiusi, o le tunto ati tun lo lẹhin irin-ajo kan. Ninu ọran ti a mọ, ẹrọ irin-ajo oofa-oofa kan n ṣe awọn iṣẹ meji: ohun elo igbona kan dahun si apọju apọju, lakoko ti ohun elo oofa kan dahun lẹsẹkẹsẹ si awọn aṣiṣe kukuru kukuru. Abajade jẹ aabo ti o baamu ọna ti awọn ẹru itanna gidi ṣe huwa.

Nigbati o ba yan MCCB kan: awọn ifunni ti nwọle akọkọ, awọn panẹli pinpin oni-mẹta, awọn iyika mọto nla, tabi aaye eyikeyi nibiti lọwọlọwọ kukuru kukuru ti ifojusọna kọja ohun ti MCB le da duro.

Nigbati MCB ba to: awọn ipin-ipin ikẹhin pẹlu awọn ẹru iwọntunwọnsi ati awọn ipele aṣiṣe kekere - awọn igbimọ ibugbe, ina ati awọn iyika iho.

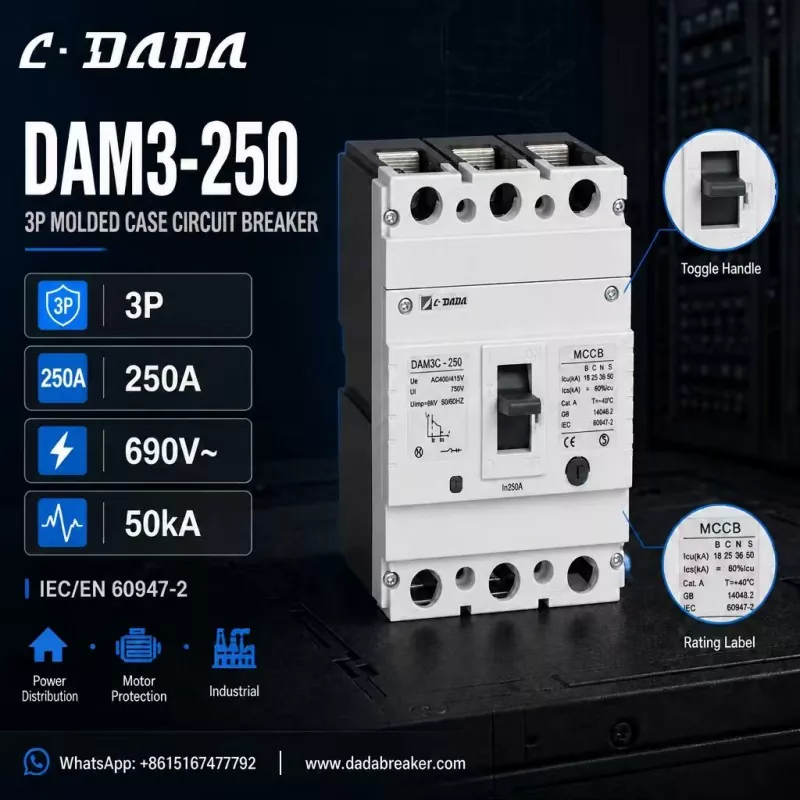

250A three-pole MCCB

Bii o ṣe le yan MCCB ọtun

Ti won won lọwọlọwọ (Ninu)

1. - baramu awọn lemọlemọfún fifuye, ati ki o gba headroom fun o bere sisan ti Motors.

Agbara fifọ (Icu / Ics)

2. - gbọdọ jẹ ti o ga ju ti ifojusọna kukuru-Circuit lọwọlọwọ ni awọn fifi sori ojuami. Ti o ga ipele aṣiṣe, ti o ga julọ Icu ti o nilo.

Awọn ọpá

3. - 3P fun awọn ọna ṣiṣe-mẹta, 4P nibiti didoju tun nilo asopọ.

Foliteji-wonsi

4. - ṣayẹwo ti won won foliteji operational (Ue), idabobo foliteji (Ui) ati ikanju withstand (Uimp) lodi si awọn eto.

Standards ati iwe eri

5. - IEC / EN 60947-2 ibamu ati aami CE jẹ ipilẹ fun awọn iṣẹ akanṣe agbaye.

Ohun elo

6. - Idaabobo mọto, pinpin agbara ati awọn fifi sori ẹrọ ile-iṣẹ le nilo awọn iwọn fireemu oriṣiriṣi ati awọn abuda irin-ajo.

Kini 250A MCCB ti o ni pato ti o dabi:

Lati ṣe nja yii, ronu DAM3-250 lati C·DADA Electric — 250A MCCB onipo mẹta ti o ṣe apejuwe kini lati wa ninu kilasi ẹrọ yii:

3P iṣeto ni

● pẹlu iwọn 250A ti o wa lọwọlọwọ (Ninu), o dara fun awọn igbimọ pinpin ipele mẹta

Awọn iwọn foliteji:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kikan agbara soke si 50kA

● — Icu ti 18/25/36/50 kA kọja awọn iyatọ B/C/N/S, nitorinaa awọn olupilẹṣẹ le baamu awọn ipele aṣiṣe ni awọn aaye oriṣiriṣi ti nẹtiwọọki.

IEC / EN 60947-2 ati GB 14048.2 ibamu

● CE ti samisi, pẹlu mimu toggle TAN/PA ti o han gbangba fun ipo iṣẹ ti o han

● Itumọ ti fun pinpin agbara, motor Idaabobo ati ise ohun elo

Imọye ti o wa lẹhin sipesifikesonu yii: 250A, fireemu 3-polu pẹlu agbara fifọ kilasi 50kA ni wiwa pupọ julọ ti olupilẹṣẹ nronu ati awọn iwulo olugbaisese - lati awọn igbimọ pinpin akọkọ si awọn iyika atokan mọto - lakoko ti ọpọlọpọ awọn iyatọ Icu jẹ ki o jẹ idiyele iwọn-ọtun lodi si awọn ipele aṣiṣe gangan.

Aṣayan iṣeduro

● Fun awọn iyika ikẹhin to ~ 125A pẹlu awọn ipele aṣiṣe kekere, MCB jẹ aṣayan ọrọ-aje.

● Fun pinpin akọkọ, aabo mọto ati ẹrọ iyipada ile-iṣẹ, yan MCCB kan pẹlu agbara fifọ ti o kọja lọwọlọwọ fifi sori ẹrọ ti ifojusọna kukuru-yika.

● Nigbati o ba n ṣiyemeji, mu kilaasi kan pọ si lori agbara fifọ: iyatọ iye owo kere, lakoko ti ala aabo le jẹ iyatọ laarin aṣiṣe kekere ati ijade nla.

Awọn ibeere ti a beere nigbagbogbo

Q: Kini MCCB?

A: Ain irú Circuit fifọjẹ ohun elo aabo foliteji kekere atunto ti o ge asopọ Circuit kan lori apọju tabi kukuru kukuru, ti a ṣe apẹrẹ fun awọn ṣiṣan ti o ga julọ ati awọn ipele aṣiṣe ju fifọ Circuit kekere lọ.

Q: Kini Icu tumọ si lori MCCB kan?

A: Icu ni Gbẹhin kukuru-Circuit agbara fifọ - awọn ti o pọju asise lọwọlọwọ fifọ le da gbigbi. Ics jẹ agbara fifọ iṣẹ, ipele ti o le da gbigbi leralera ki o wa ni iṣiṣẹ.

Q: Bawo ni MO ṣe yan agbara fifọ fun MCCB mi?

A: Yan iwọn Icu kan ti o ga ju lọwọlọwọ kukuru kukuru ti ifojusọna ni aaye fifi sori ẹrọ. Awọn igbimọ pinpin pẹlu agbara oluyipada giga tabi awọn ifunni ile-iṣẹ gigun ni igbagbogbo nilo awọn ẹrọ kilasi 36–50kA.

Q: Kini DAM3-250 MCCB?

A: DAM3-250 jẹ 250A mẹta-polu ti o ni idẹkuro ọran ti o ni idalẹnu lati C·DADA Electric, ti a ṣe iwọn to 690V pẹlu agbara fifọ soke si 50kA, fun pinpin agbara, aabo mọto ati awọn ohun elo ile-iṣẹ.
