MCCB pẹlu jijo Idaabobo

Ṣe ilọsiwaju aabo itanna ti o kọja apọju ati aabo-kukuru pẹlu CDADA DAM1L Series MCCB pẹlu Idabobo Leakage ẹya ẹrọ fifọ ọran ti a ṣepọ pẹlu iṣẹ ṣiṣe lọwọlọwọ lọwọlọwọ (RCD/ELCB) ti a ṣe sinu. Ti a ṣe apẹrẹ nipasẹ olupese ọjọgbọn Shanghai DADA Electric CO., LTD si awọn iṣedede agbaye, jijo yii MCCB 4P daapọ pinpin agbara iṣẹ-giga pẹlu igbesi aye- ati wiwa aṣiṣe ilẹ fifipamọ ina.

Ti a ṣe iwọn lati 10A si 500A ni 400V / 415V, o funni ni lọwọlọwọ iṣẹye adijositabulu (30mA-1000mA) ati idaduro akoko iyan — n mu aabo ti a ṣe deede fun aabo ara ẹni (≤30mA) tabi idena ina (100mA-500mA +). Pẹlu ẹrọ itanna ti o ni agbara-pupọ, o wa ni ṣiṣiṣẹ paapaa ti ipele kan ba kuna tabi foliteji ṣubu si 50V, ni idaniloju igbẹkẹle ti ko ni ibamu ni awọn amayederun to ṣe pataki bi awọn tunnels, awọn giga giga, awọn ibudo gbigbe, ati awọn ohun ọgbin ile-iṣẹ.

Awọn pato bọtini

Awoṣe: DAM1L Series – Aye jijo MCCB (CBR-irú MCCB)

Ọpá: 4P (boṣewa; 3P wa lori ìbéèrè)

Ti won won Lọwọlọwọ (Ninu): 10A - 500A

Iwọn Foliteji: 400V / 415V AC, 50Hz

Foliteji idabobo (Ui): 400V (≤160A), 690V (> 250A)

Awọn Eto lọwọlọwọ (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Iṣatunṣe: Atunṣe lori aaye ti I△n ati akoko irin-ajo (lẹsẹkẹsẹ tabi idaduro)

Awọn oriṣi Agbara fifọ:

B Iru: Ipilẹ (Inm <100A)

S Iru: Standard

Iru H: Giga fifọ (> 160A)

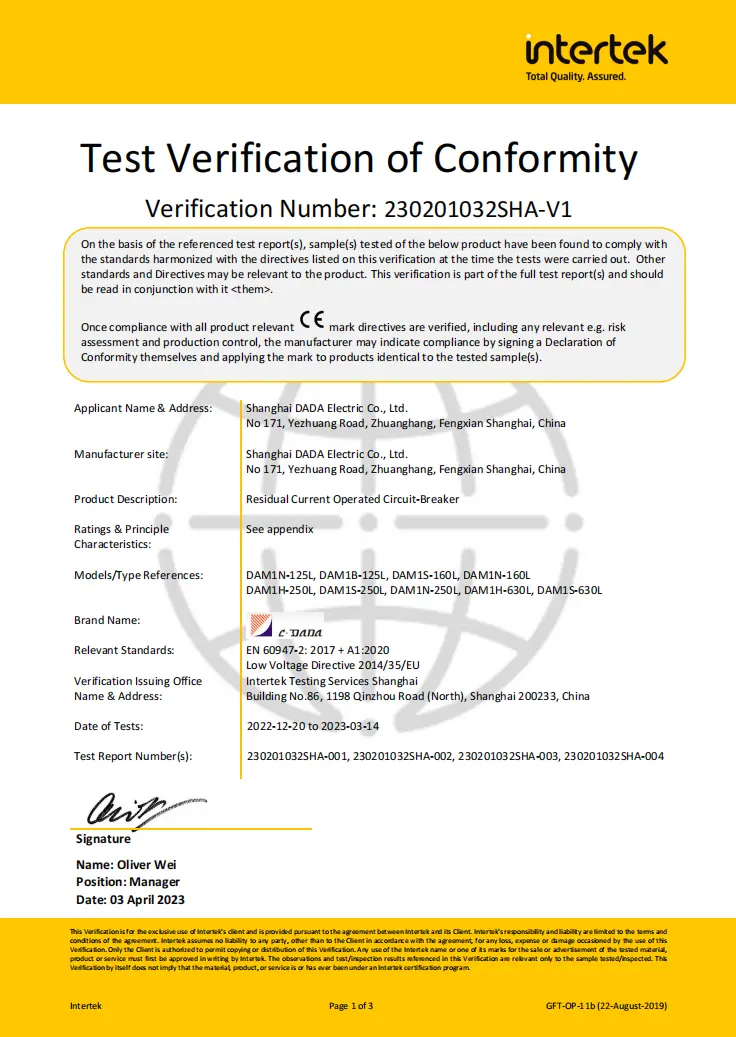

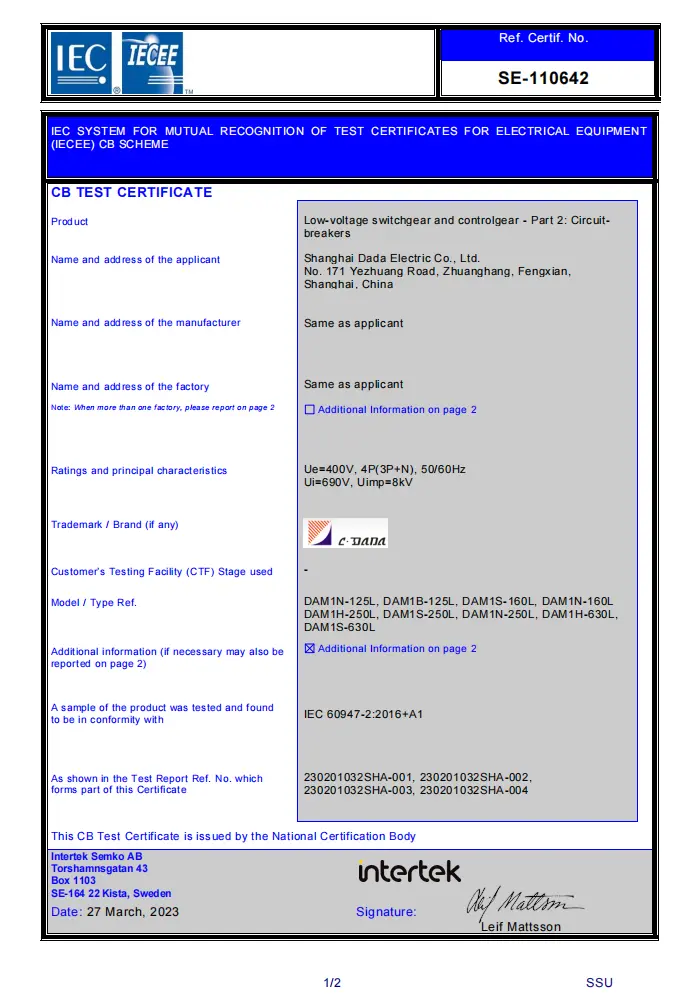

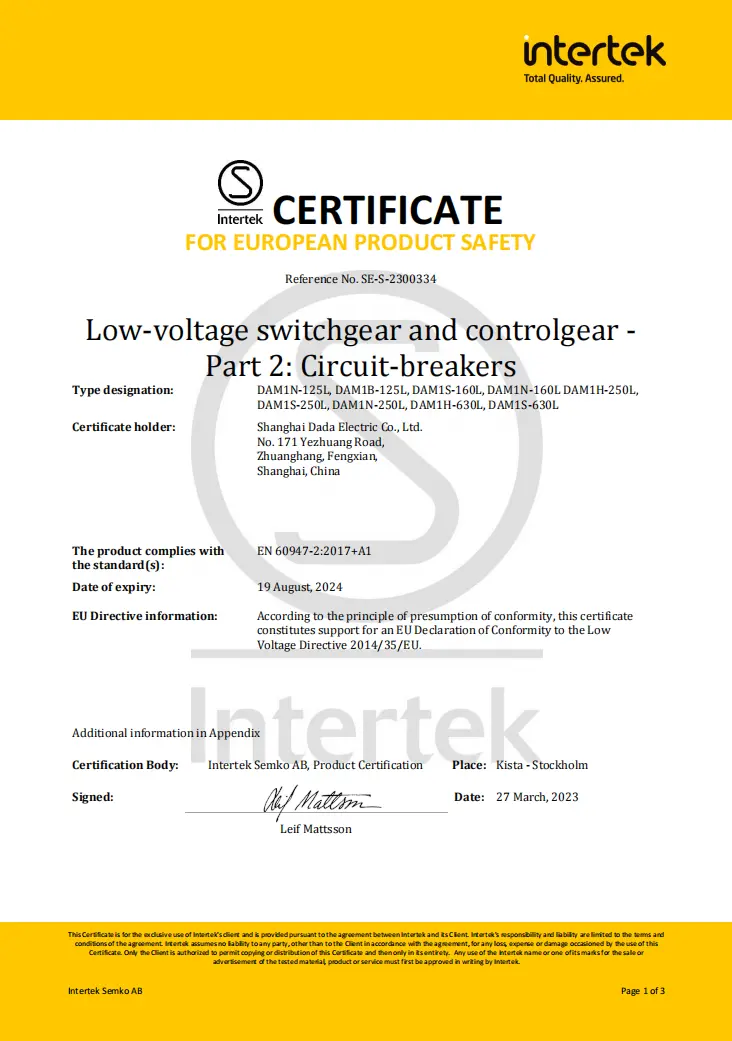

Awọn iwe-ẹri: CE, CB, SEMKO

Awọn ẹya pataki:

★ Olona-alakoso agbara RCD Circuit → ṣiṣẹ si isalẹ lati 50V

★ lọtọ akọkọ & arcing awọn olubasọrọ

★ Titari-si-irin ajo igbeyewo bọtini

★ Eto oofa adijositabulu (0.8–1.0×In)

★ Agbara EMI/RF ti o lagbara lodi si kikọlu

★ Iwọn ẹya ẹrọ ni kikun: irin-ajo shunt, awọn olubasọrọ oluranlọwọ/itaniji, mimu rotari

Imọ data dì

Awọn Fifọ Yiyika Ilẹ-ilẹ (ELCB)

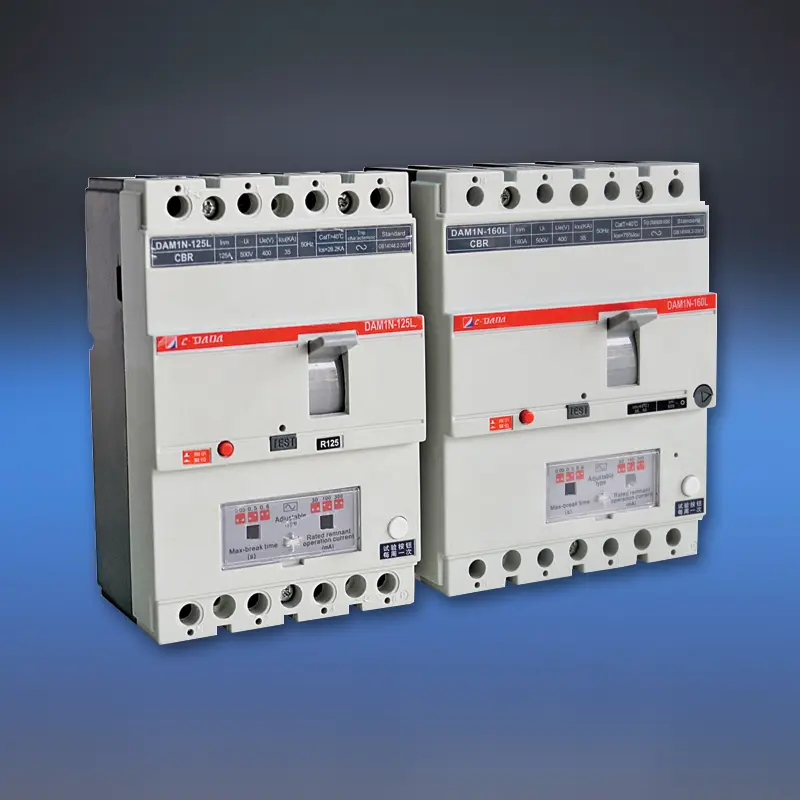

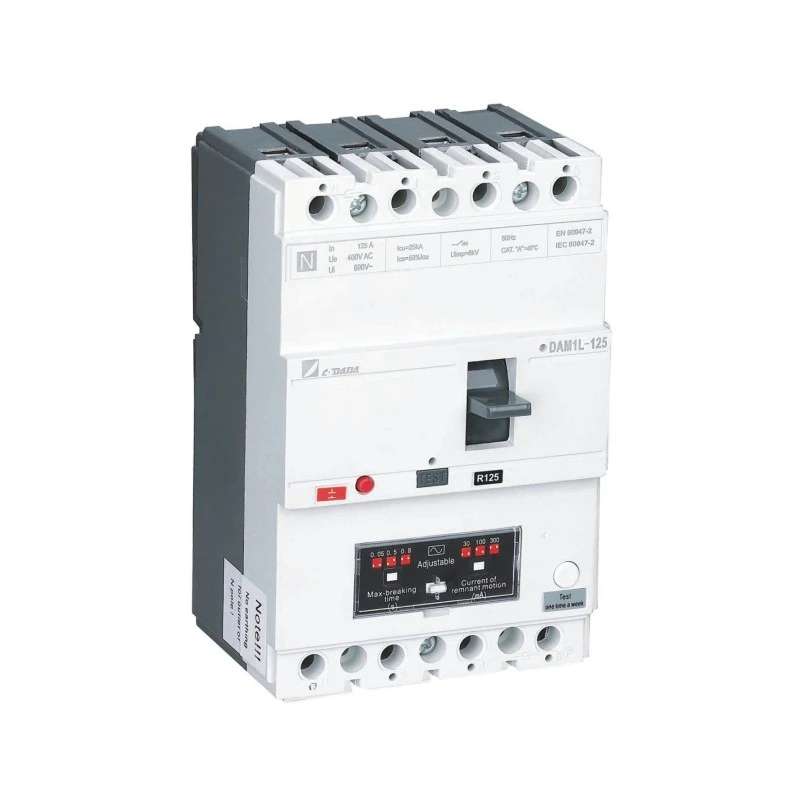

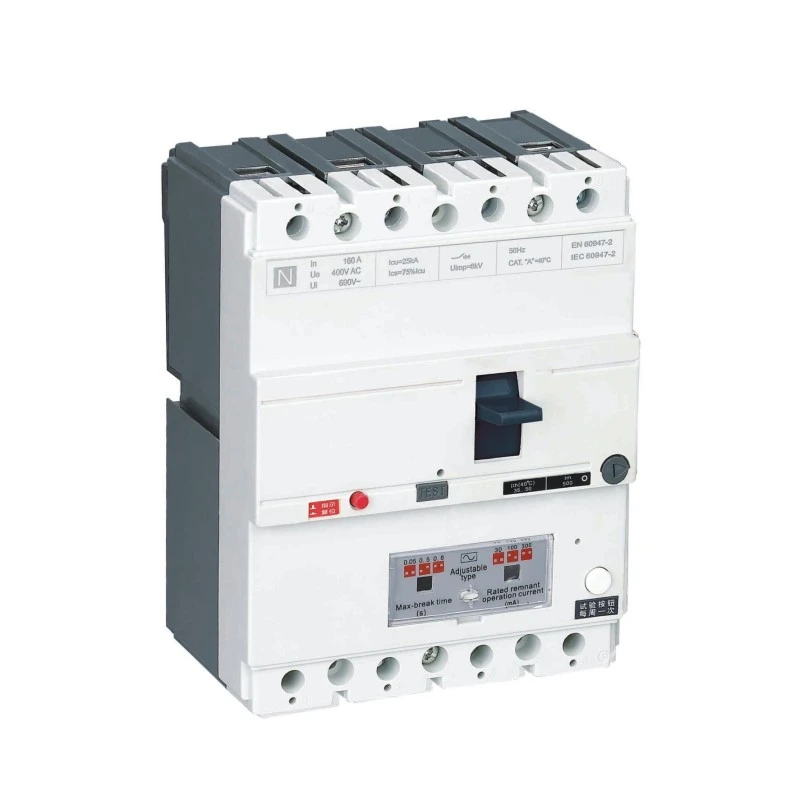

Awoṣe			DAM1-125L			DAM1-160L
Kikan Agbara koodu			B	N	S	B	N	S
Ti won won Lọwọlọwọ ti iwọn fireemu- Inm (A)			125A			160A
Ti won won Lọwọlọwọ-Ni(40,50 tabi 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Nọmba ti polu			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(tente)/cos ф (KA)			40/0.3	73.5 / 0.25	105/0.25	41/0.3	73.5 / 0.25	110/0.25
(I△m) KA/cosф			9/0.5			19/0.5
Ipele lọwọlọwọ (mA)			100-300-500			100-300-500
Idaduro akoko(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Ohun-ini Dielectric (V)			2500			3000
ijinna lonization (mm)			≤30/0			≤30/0
Ifarada	Lapapọ Awọn iyipo		8000			8000
	Itanna Life		1000			1000
	Igbesi aye ẹrọ		7000			7000
Ẹka (EN 60947-2/IEC 60947-2)	Circuit akọkọ		A/0			A/0
	Circuit oluranlowo		AC-15			AC-15
Labẹ Foliteji Tu			√			√
Tu silẹ Shunt			√			√
Olubasọrọ Iranlọwọ			√			√
Olubasọrọ Itaniji			√			√
Olubasọrọ Iranlọwọ ati Olubasọrọ Itaniji			√			√
Mu Isẹ Mechanism			√			√
Electrical isẹ Mechanism			√			√
Ideri ebute			√			√
Alakoso alakoso			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Iwọn	Ẹya ti o wa titi 3P/4P		-			-
	Plug-in version 3P/4P		-			-
	Fa ẹya 3P/4P jade		-			-

Kini idi ti Yan CDADA MCCB pẹlu Idaabobo jijo?

★ Otitọ Integrated Abo

Ko dabi awọn modulu afikun-lori RCD, DAM1L ti ṣe sinu, aabo jijo ile-iṣelọpọ-aṣepe isọdọkan pipe ati imukuro awọn ọran ibamu.

★ Olona-Alakoso Power fun RCD Circuit

Awọn RCD ni kutukutu kuna ti ipele kan ba sọnu. Apẹrẹ CDADA nlo gbogbo awọn ipele lati fi agbara itanna aabo, nitorinaa o n ṣiṣẹ paapaa lakoko pipadanu alakoso tabi ailagbara ti o lagbara.

★ Awọn ibi aabo meji ni Ẹrọ Kan

30mA: Pade awọn ibeere IEC fun aabo mọnamọna ti ara ẹni

100mA-1000mA: Ṣe idilọwọ awọn ina ibajẹ idabobo lati kekere, awọn aṣiṣe ilẹ ti o tẹsiwaju

★ aaye-Atunṣe fun Awọn ipo Aye-gidi

Ifamọ-dara-dara ati idaduro akoko lati yago fun ipalọlọ iparun ni awọn agbegbe tutu (fun apẹẹrẹ, awọn fifọ ọkọ ayọkẹlẹ, awọn oko) lakoko mimu aabo.

★ Igbẹkẹle Ipele Iṣẹ

Agbara fifọ giga (Iru H), Iyapa arc ti o lagbara, ati aabo ebute IP20+ jẹ ki o dara fun awọn eto iṣowo ati awọn eto ile-iṣẹ lile.

★ Ibamu Agbaye, Iye Agbegbe

Ifọwọsi fun Yuroopu (CE/CB), awọn orilẹ-ede Nordic (SEMKO) - o dara fun awọn iṣẹ akanṣe okeere — pẹlu idiyele ifigagbaga lati ọdọ olupese Kannada ti o gbẹkẹle.

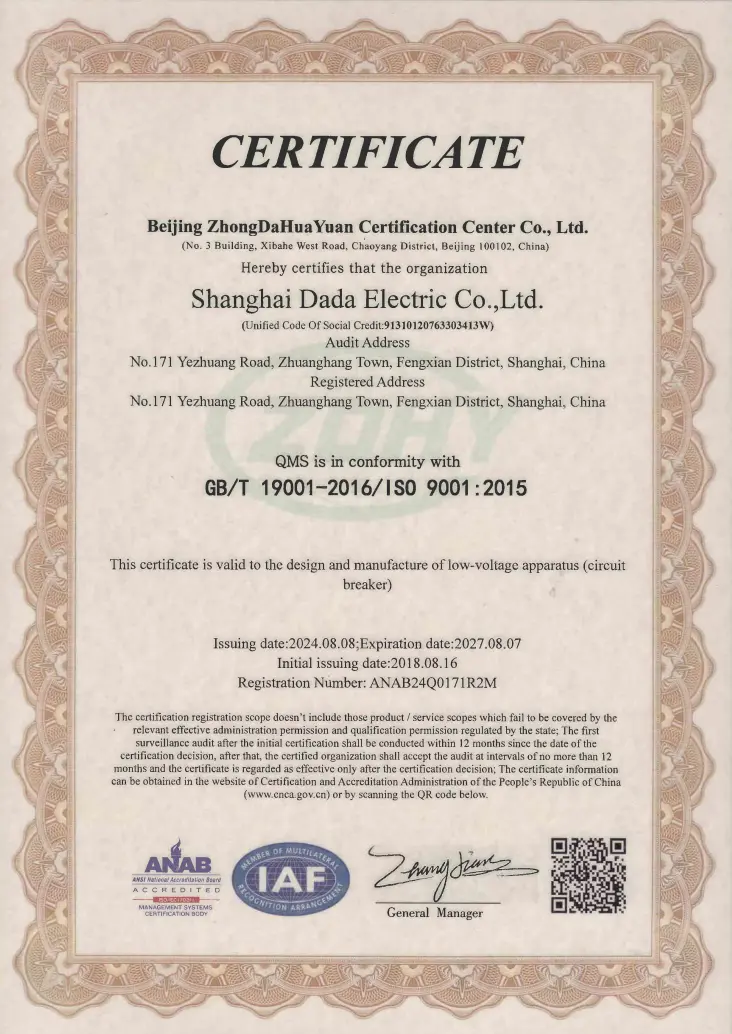

★ Ile-iṣẹ iṣelọpọ wa ti ni ifọwọsi labẹ ISO9001: 2015 Eto Iṣakoso Didara.

Awọn ohun elo Aṣoju

Ibugbe Giga-giga: Oluṣowo akọkọ tabi awọn panẹli ilẹ (300mA fun idinku eewu ina)

Tunnels & Awọn oju-irin alaja: Awọn amayederun pataki to nilo iwari jijo ti kuna-ailewu

Awọn ile-iwosan & Awọn ile-iwe: Idaabobo 30mA ni awọn agbegbe tutu (awọn ile-iwosan, awọn yara isinmi)

Awọn ohun ọgbin ile-iṣẹ: Awọn ifunni mọto pẹlu ibojuwo ẹbi ilẹ

Awọn aaye ikole: Pinpin agbara igba diẹ pẹlu aabo eniyan

FAQ

Q1: Kini iyatọ laarin MCCB boṣewa ati MCCB kan pẹlu aabo jijo?

A1: A boṣewa MCCB nikan aabo lodi si apọju ati kukuru iyika. DAM1L n ṣe afikun wiwa lọwọlọwọ (jijo ilẹ) - jijẹ nigbati lọwọlọwọ n jo si ilẹ (fun apẹẹrẹ, nipasẹ eniyan tabi idabobo ti o bajẹ), idilọwọ mọnamọna tabi ina.

Q2: Ṣe MO le lo 100A MCCB RCD fun aabo ara ẹni?

A2: Nikan ti o ba ṣeto si 30mA. Iwọn lọwọlọwọ (100A) n ṣalaye agbara fifuye; Eto ti o ku (I△n) n ṣalaye iṣẹ aabo. Fun aabo ipaya, I△n gbọdọ jẹ ≤30mA, laibikita In.

Q3: Kini idi ti Circuit RCD nilo agbara-ọpọ-alakoso?

A3: Ti o ba ni agbara nipasẹ ipele kan ṣoṣo, ikuna ipele-ọkan kan yoo mu aabo jijo kuro. Apẹrẹ ipele-pupọ ti CDADA ṣe idaniloju RCD wa lọwọ paapaa lakoko pipadanu alakoso tabi foliteji kekere (isalẹ si 50V) — pataki fun ilosiwaju ailewu.

Q4: Njẹ jijo 4P MCCB dara fun awọn eto TT tabi TN-S?

A4: Bẹẹni-o jẹ apẹrẹ fun TT, TN-S, ati awọn eto IT. Apẹrẹ 4P fọ gbogbo awọn ipele ati didoju, pataki fun awọn eto TT nibiti didoju ko ni igbẹkẹle ti ilẹ ni oke.

Q5: Kini idi ti o yan CDADA lori awọn akojọpọ RCD + MCCB apọjuwọn?

A5: CDADA DAM1L nfunni:

● Ifẹsẹtẹ ti o kere (ṣepọ vs. awọn ẹrọ meji)

● Iṣọkan iṣeduro (ko si eewu ibaamu)

● Iye owo kekere & idiju onirin

● Igbẹkẹle ti o ga julọ (ẹyọkan ti a fi edidi kan)

● Atunṣe lori aaye ko ṣee ṣe pẹlu awọn RCD ifamọ ti o wa titi
