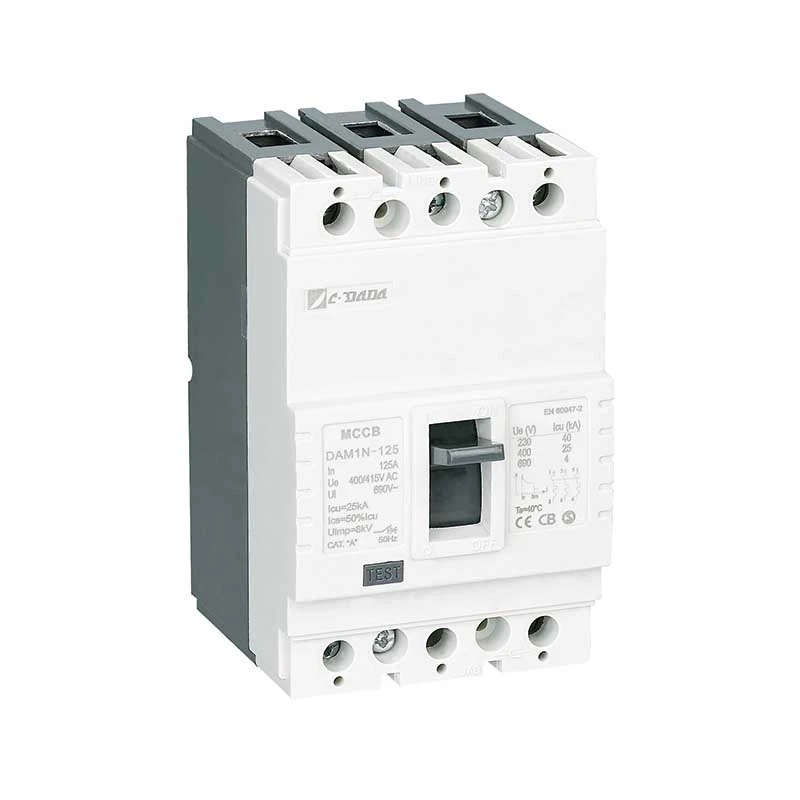

Ti o wa titi Iru Molded Case Circuit fifọ

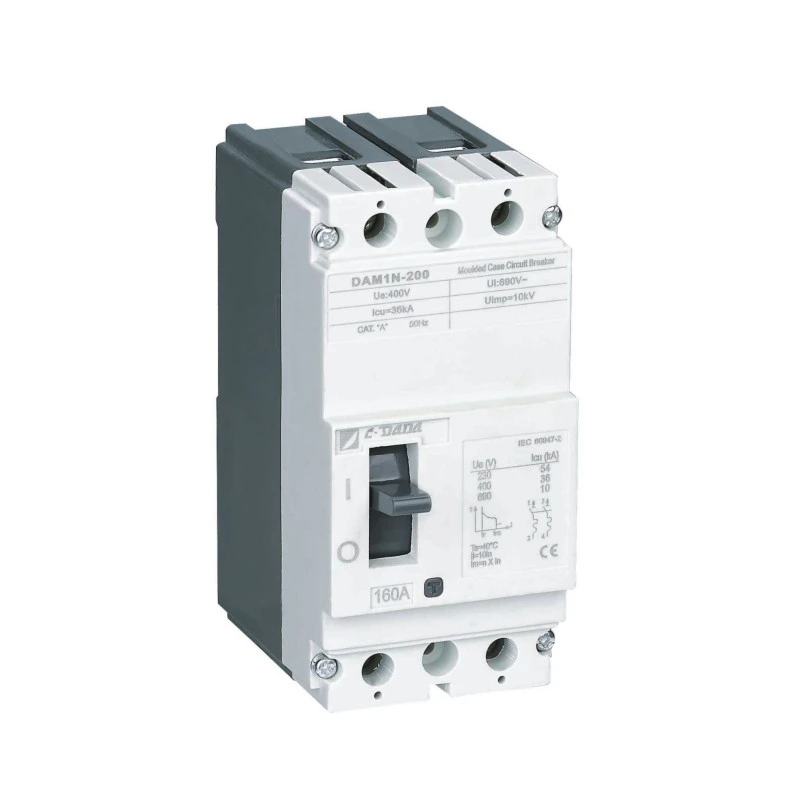

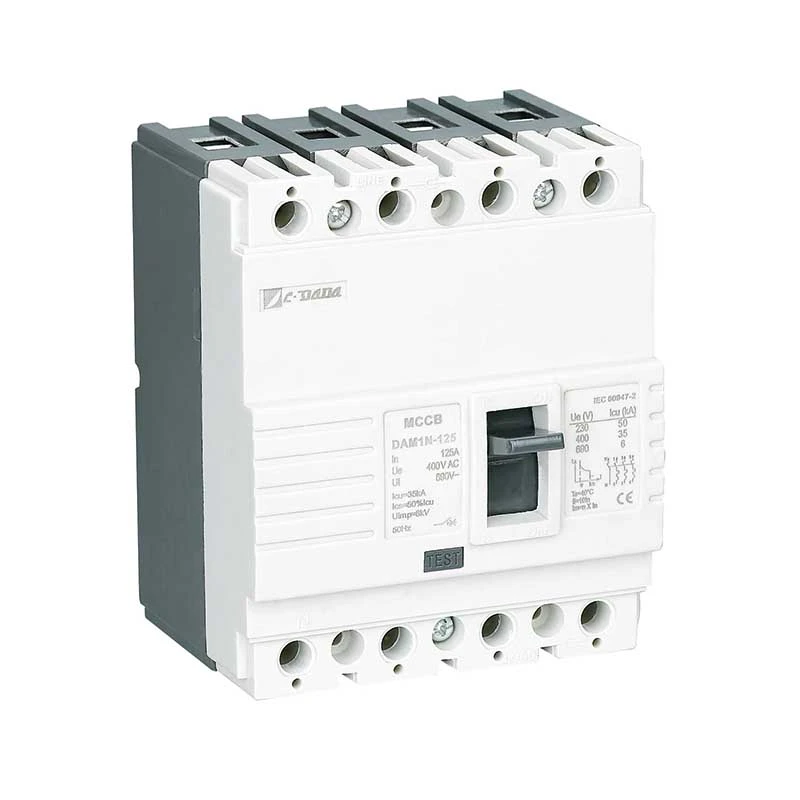

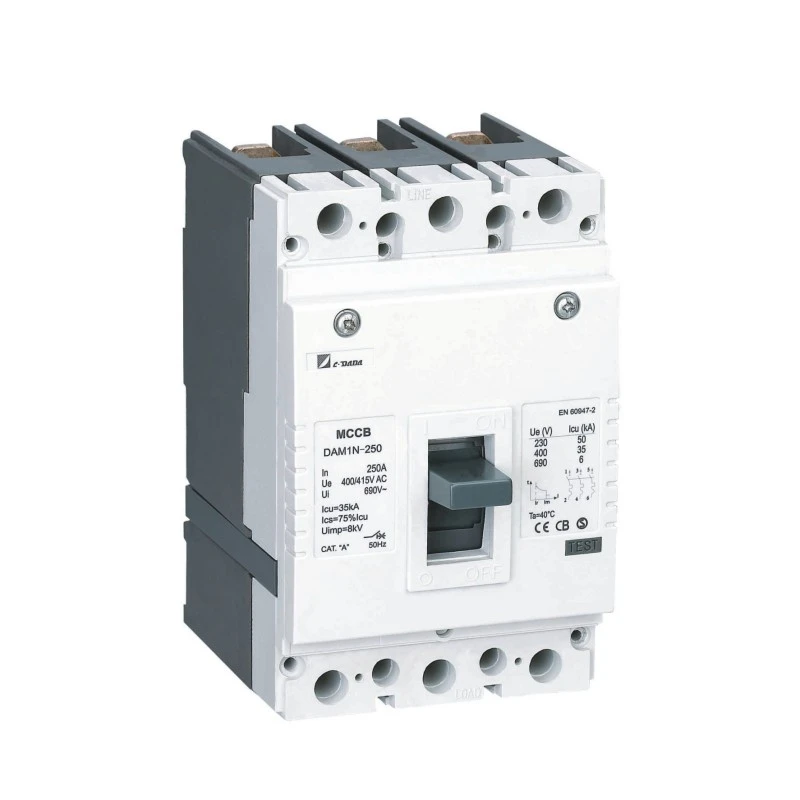

CDADA Ti o wa titi Iru Molded Case Circuit Breaker (MCCB) jara DAM1 pade awọn iwulo ohun elo eyikeyi, lati ọdọ awọn olumulo kekere si oluyipada ile-iṣẹ ati fifi sori pinpin pinpin.

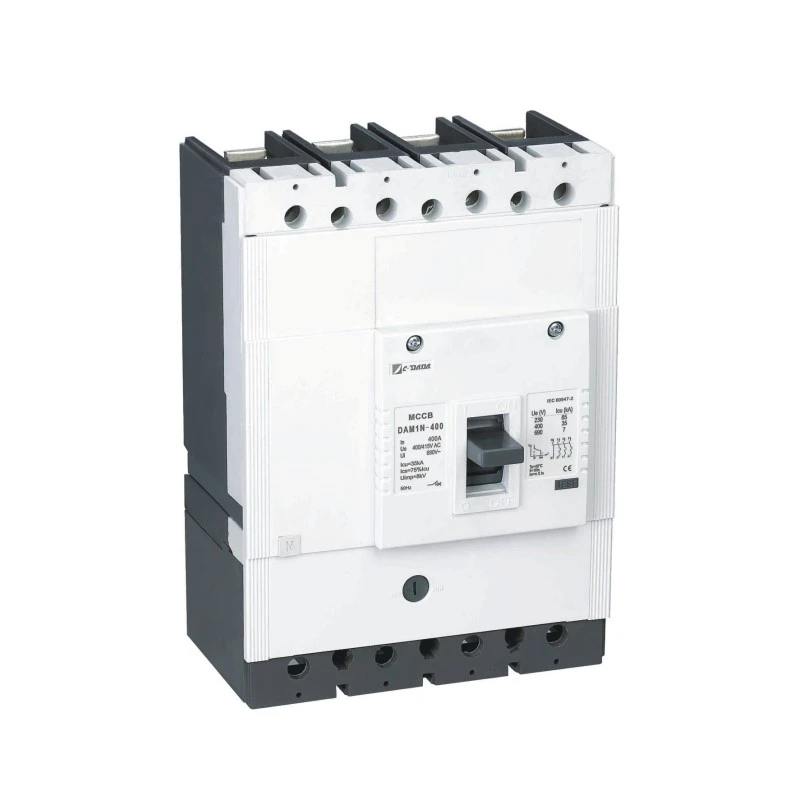

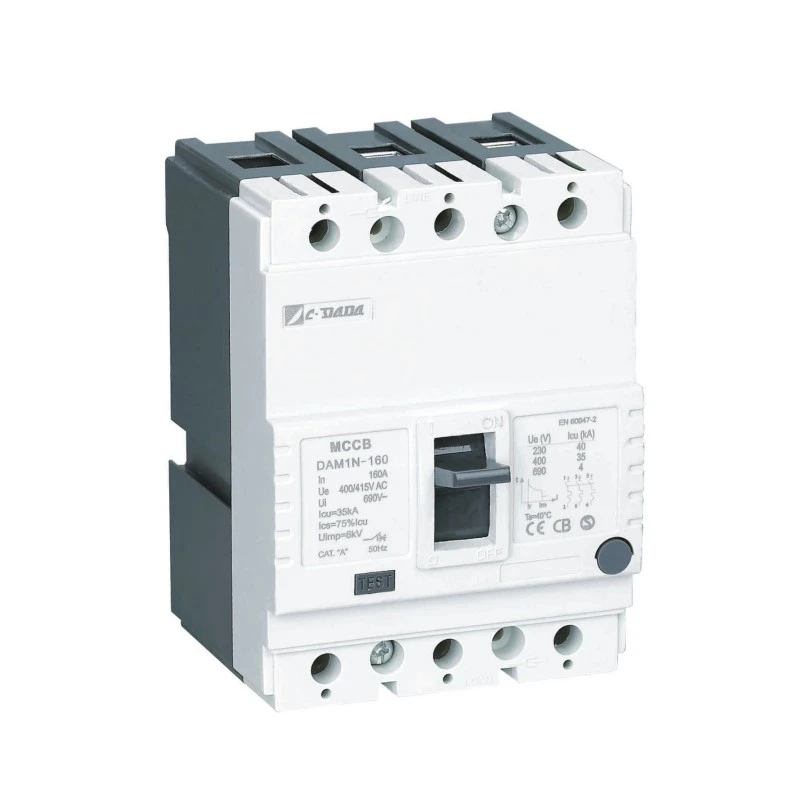

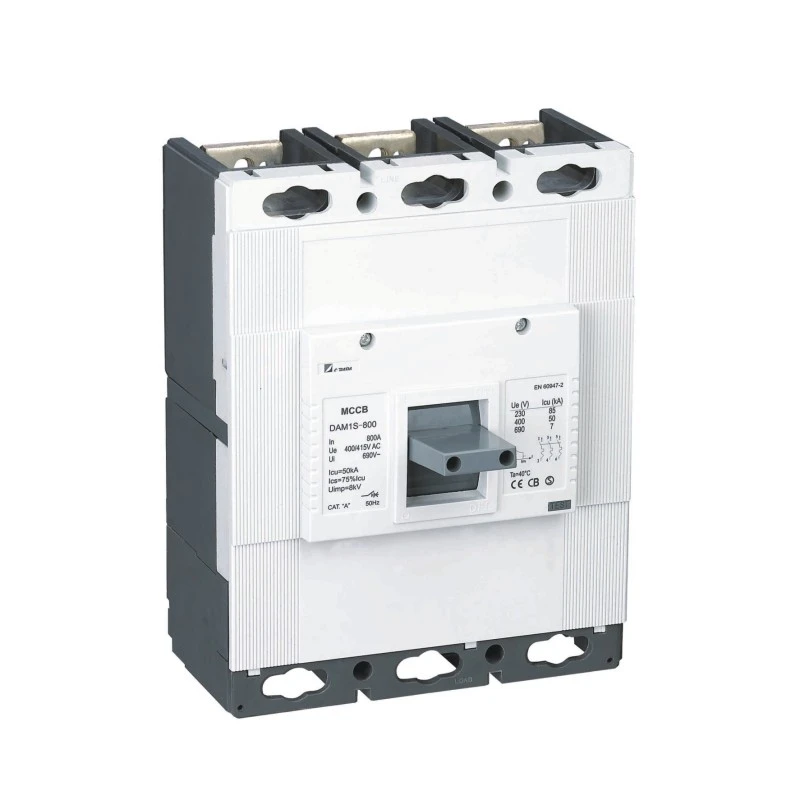

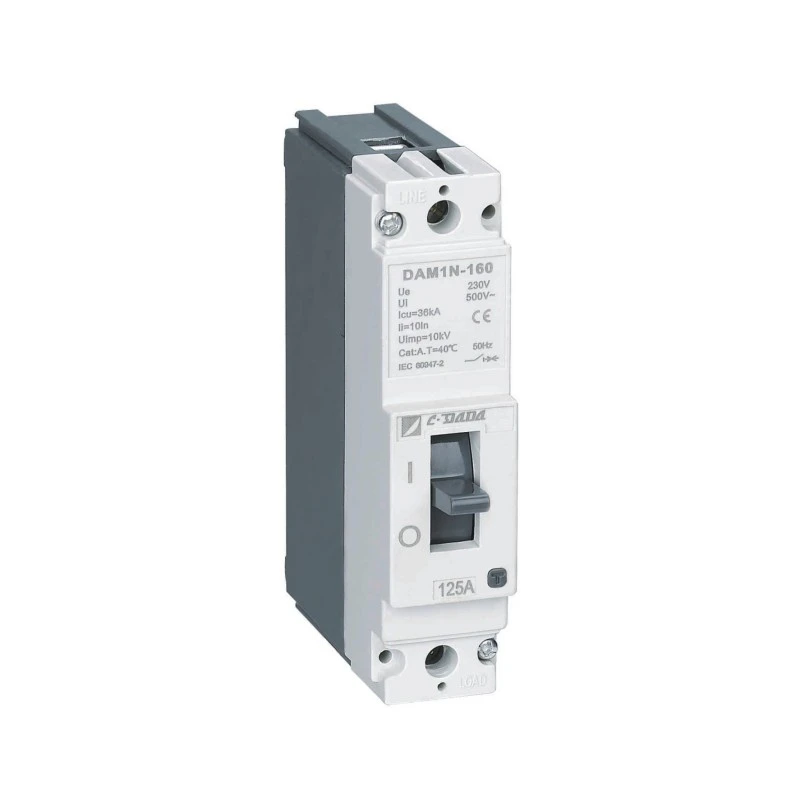

Ẹya DAM1 ni awọn iwọn fireemu meje, to 1600A, agbara fifọ soke si 100 kA, foliteji ti n ṣiṣẹ titi di 1000 Volts, ni irọrun pade ọpọlọpọ awọn ohun elo itanna ati awọn ohun elo ẹrọ, pese ọpọlọpọ awọn solusan fifi sori ẹrọ lati mu awọn iwulo ti eyikeyi eto agbara pọ si.

Pẹlu iwe-ẹri agbaye KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 jẹ yiyan ti o dara julọ fun awọn ohun elo ohun elo itanna agbaye ati OEM.

Awọn pato bọtini

Itanna paramita ti DAM1 MCCB in irú Circuit fifọ

Icu:O-t-CO idanwo

● Ics:O-t-CO-t-CO idanwo(O: maneuver ìmọ,CO:Ṣi ifọwọyi-isunmọ,t: Iye akoko idaduro)

★ ON/I Ipo: O tọkasi pe awọn olubasọrọ ti fifọ ti wa ni pipade. Ni ipo yii, ọpa fifọ wa ni ipo oke

★ Ipo TRIP: O tọka si pe fifọ ti ṣii nitori ikuna eyikeyi (lori fifuye tabi Circuit kukuru). Ni idi eyi, fifọ fifọ wa ni ipo aarin laarin awọn ipo ON ati PA. Lati le mu fifọ, ti o wa ni ipo irin ajo, si ON ipo; Titari lefa fifọ si isalẹ bi a ṣe han nipasẹ ami PA

A gbọdọ ṣeto fifọ pẹlu ohun "tẹ".Lẹhin eyi, fa lefa bi o ṣe han nipasẹ ami ON lati tii fifọ.

★ PA/0 Ipo: O tọkasi wipe awọn olubasọrọ ti awọn breaker wa ni sisi. Ni ọna yii, ọpa fifọ wa ni ipo isalẹ.

Awọn paramita ti ara ti DAM1-125 MCCB inudidun iyika Circuit

Ilana Ṣiṣẹ & Ilana Idaabobo

★ Idaabobo Gbona (Apọju)

Adikala bimetallic tẹ nigbati o ba gbona nipasẹ imuduro agbekọja lọwọlọwọ (> ti o ni iwọn lọwọlọwọ). Iyara atunse jẹ ibamu si titobi lọwọlọwọ-aridaju ijakadi akoko-idakeji ti o ṣe afiwe ihuwasi igbona okun, idilọwọ awọn irin-ajo iparun lakoko aabo ohun elo.

★ Idaabobo Oofa (Circuit Kukuru)

Lakoko iyika kukuru kan (fun apẹẹrẹ, ipele-si-alakoso tabi ipele-si-ilẹ), aaye oofa lọwọlọwọ ti o ga lesekese fa solenoid plunger, tu ẹrọ latch silẹ laarin milliseconds-gige aṣiṣe lọwọlọwọ ṣaaju ibajẹ ooru to waye.

Awọn anfani ọja

★ Ara ati Ideri:

Resini polyester fiber-glass ti lo bi ara ati ohun elo ideri ni ibamu pẹlu boṣewa EN 60512-20-2. Ohun elo yii, eyiti a pe ni BMC (Bulk Molding Compound) ninu awọn iwe-iwe, jẹ ayanfẹ nitori itanna giga ati awọn iye ẹrọ ati pe o le koju si iwọn otutu ti 160℃ siwaju. Ohun elo BMC ko ni ina nigbati o ba kan si okun waya ni iwọn otutu ti 960 ℃ ni ibamu pẹlu IEC 695-2-1

Bimetal: Bimetal jẹ ohun elo ti o ni apapo ti awọn irin awo meji pẹlu awọn olusodipupọ itẹsiwaju oriṣiriṣi lodi si ooru. Awọn ti isiyi ran nipasẹ awọn fifọ heats soke bimetal. Nitori ipa ti ooru yii. bimetal bends si ọna ti o kere-extending awo. Niwọn igba ti ooru ti n pọ si bi lọwọlọwọ ti n kọja nipasẹ fifọ n pọ si, bimetal jẹ kikan diẹ sii ati tẹ diẹ sii. Ni ọna yii, o nṣakoso ọna ṣiṣi silẹ lati ṣii fifọ.

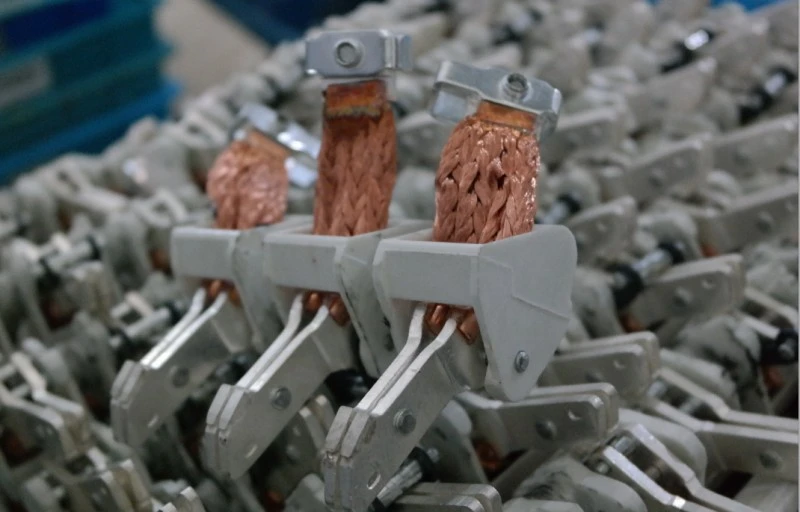

★ Awọn olubasọrọ:

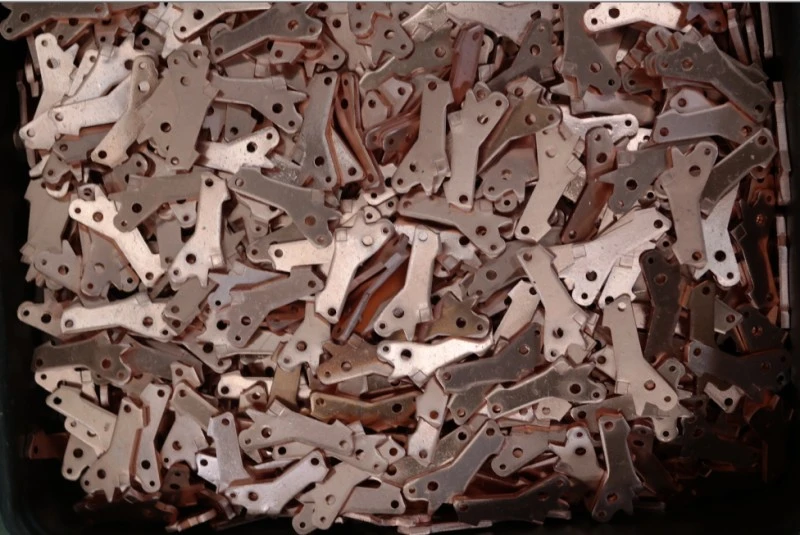

Olubasọrọ alloy ti wa ni ipinnu fun breakers nipa considering baje ati ki o gbe lọwọlọwọ iye ati ikole Maa fadaka, graphite, nickel, wolfram alloy awọn olubasọrọ ti wa ni lo ninu breakers Awọn olubasọrọ, eyi ti o wa ni ṣe ti fadaka-graphite alloys pẹlu kan smoothers be, ti wa ni lo ninu ti o wa titi (isalẹ) awọn olubasọrọ, fadaka wolfram olubasọrọ, eyi ti o wa le, ti wa ni lo ninu gbigbe (oke) awọn olubasọrọ. Ilana swaged ti ni idaniloju ni awọn olubasọrọ gbigbe. Ni ọna yii, swaged ati awọn olubasọrọ alloy lile ni aaye kan lori awọn olubasọrọ ti o wa titi rirọ ni ṣiṣi-titi kọọkan.

Ni ọna yii, iṣeduro ti o kere julọ ti wa ni idaniloju. Gbigbe olubasọrọ yẹ ki o fi ọwọ kan olubasọrọ ti o wa titi daradara daradara lati le ni iṣeduro olubasọrọ kekere. Bibẹẹkọ, agbara titẹ ifọwọkan ti o pọ julọ ni abajade ni ibajẹ awọn olubasọrọ ni akoko kukuru ju deede lọ.Awọn ohun elo olubasọrọ jẹ pataki pupọ fun šiši-ibẹrẹ ilera.

★ Arc Extinguisher Cell (Iyapa):

Separators ti wa ni lo lati parun awọn aaki eyi ti o ti akoso nigba isẹ ti awọn fifọ ṣiṣẹ labẹ agbara. Lakoko ti o ti yapa olubasọrọ gbigbe lati olubasọrọ ti o wa titi, lọwọlọwọ tẹsiwaju lati ṣan laarin awọn olubasọrọ fun igba diẹ ati pe eyi ni a npe ni arc. Eleyi arc yẹ ki o parun ni akoko kukuru pupọ.

★ Iparun ti Arc:

Arc ti wa si ọna awọn iyapa nitori aaye oofa ti a ṣẹda ni ayika arc. Ni ọna yii, arc ti gbooro sii o si di tẹẹrẹ ati fifọ laarin awọn awo iyapa (Figure-5). Nitori iwa ti ohun elo ti a lo lori awọn odi ẹgbẹ ti awọn oluyapa, gaasi kan wa jade nitori iwọn otutu giga ti o fa nipasẹ arc. Gaasi yii ni ipa pataki lori iparun ti arc.

Ohun elo

CDADA DAM1 Iru Ti o wa titi Iyipada Ipò Circuit Breaker (MCCB) jẹ igbẹkẹle kọja awọn amayederun to ṣe pataki:

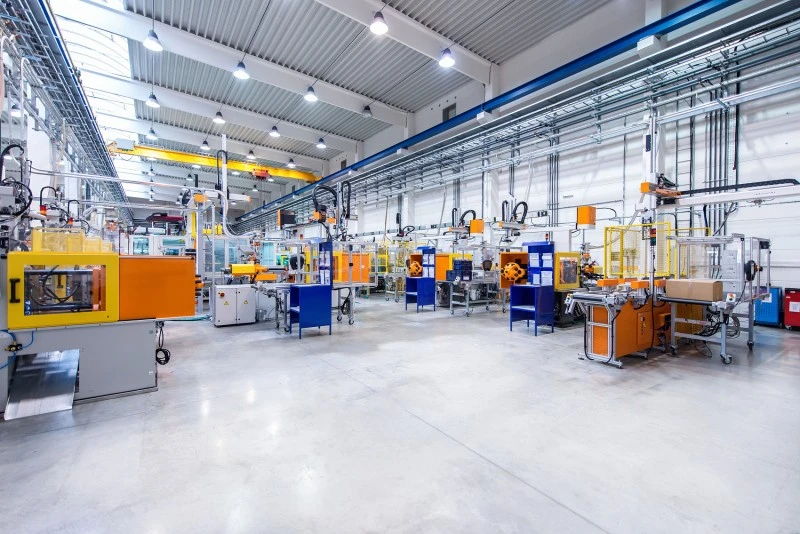

★ Industrial: Irin Mills, epo & gaasi iru ẹrọ, kemikali eweko

★ Ilera: Ile-iwosan akọkọ & awọn igbimọ ipinpinpin

★ Transportation: Reluwe ifihan agbara, papa ẹru awọn ọna šiše

★ Iṣowo: Skyscrapers, awọn ile-iṣẹ data, awọn ile itaja, awọn ile-iṣẹ apejọ

★ Awọn ibi isere ti gbogbo eniyan: Awọn ile iṣere, awọn papa iṣere, awọn ile ijọba

Fifi sori & Awọn anfani Itọju

★ Isọpọ Rọrun:

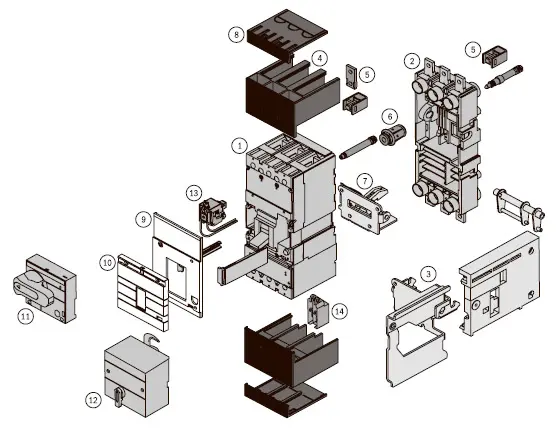

Ohun elo boṣewa pẹlu awọn ọkọ akero, awọn idena alakoso, ati ohun elo

Awọn ẹya ẹrọ aṣayan: awọn olubasọrọ itaniji, awọn idasilẹ shunt/abẹ agbara, awọn ọna ṣiṣe ina

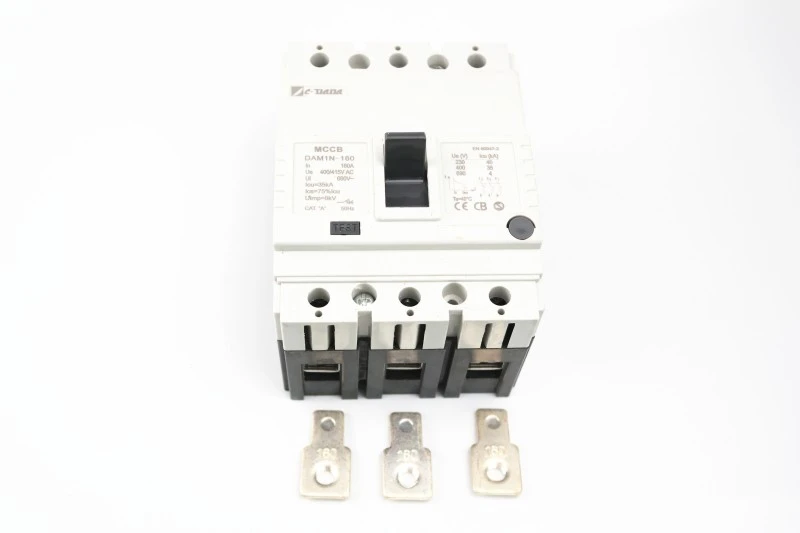

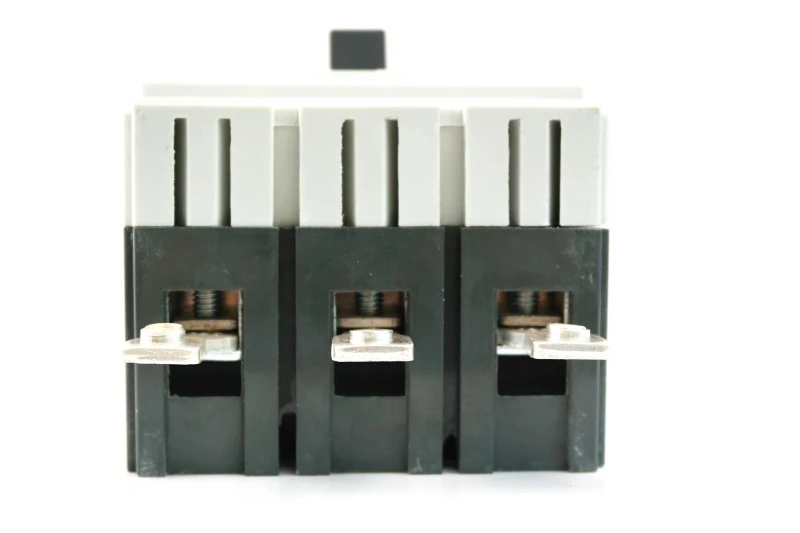

1) Sopọ nipasẹ ọkọ akero gigun (Fọto 1)

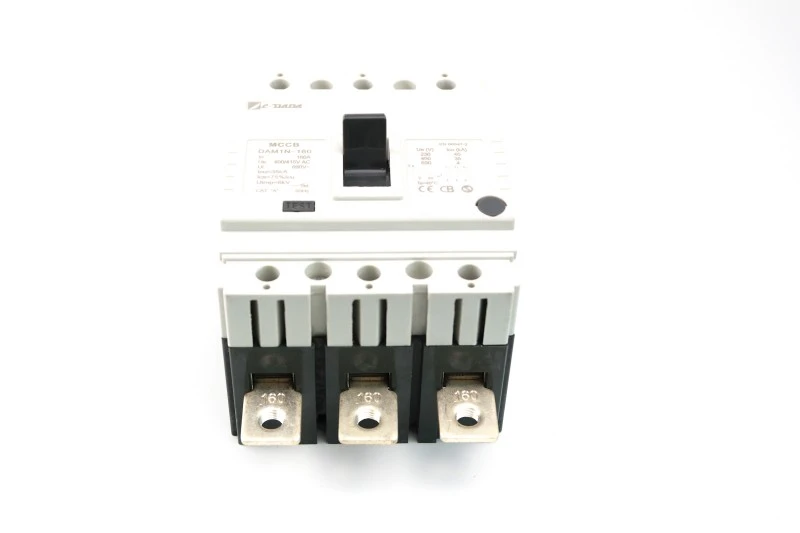

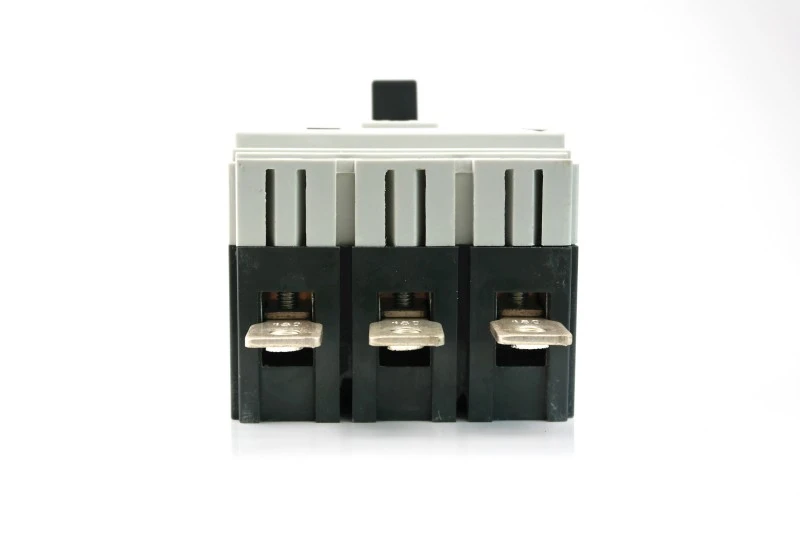

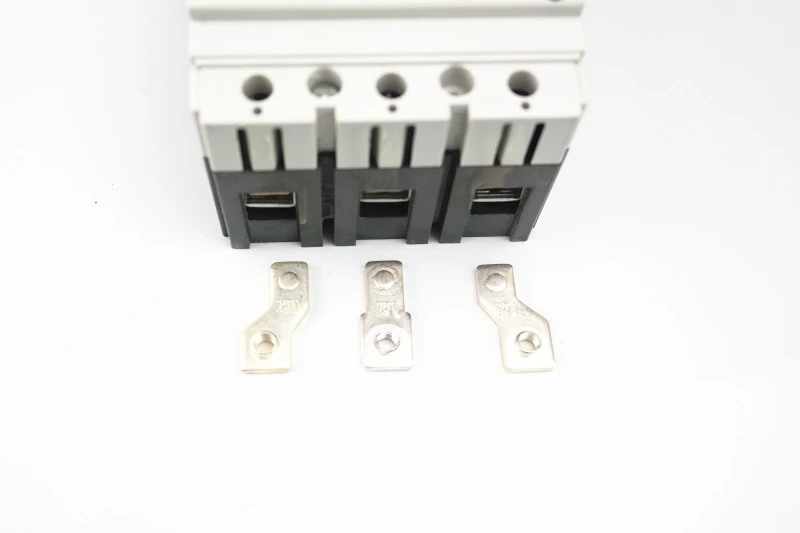

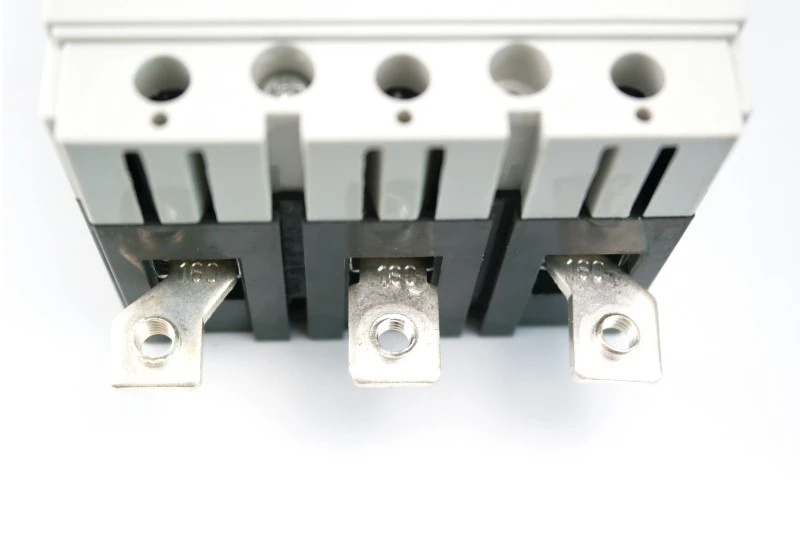

2) Sopọ nipasẹ ebute itankale (Fọto 2)

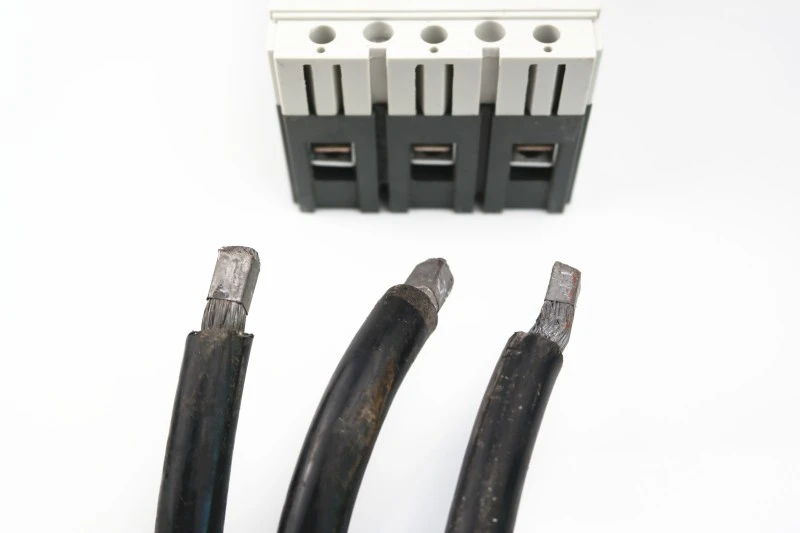

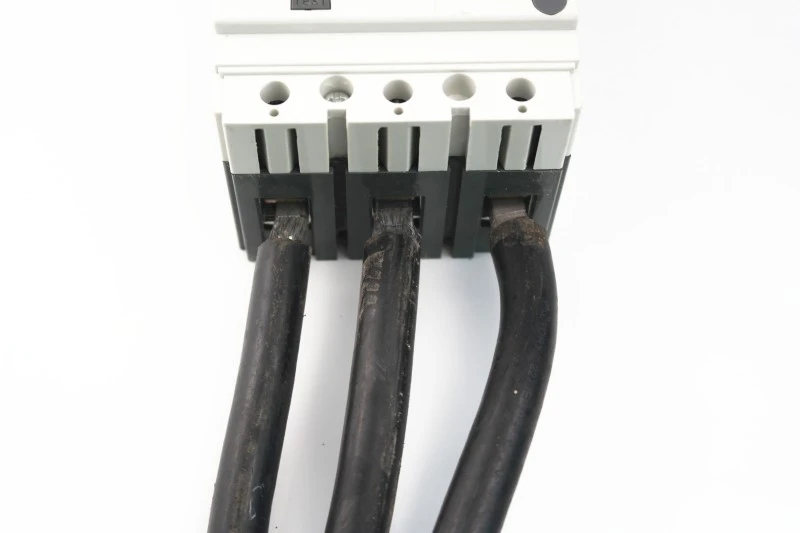

3) So okun taara pọ (Fọto 3) laisi lilo awọn lugs USB.

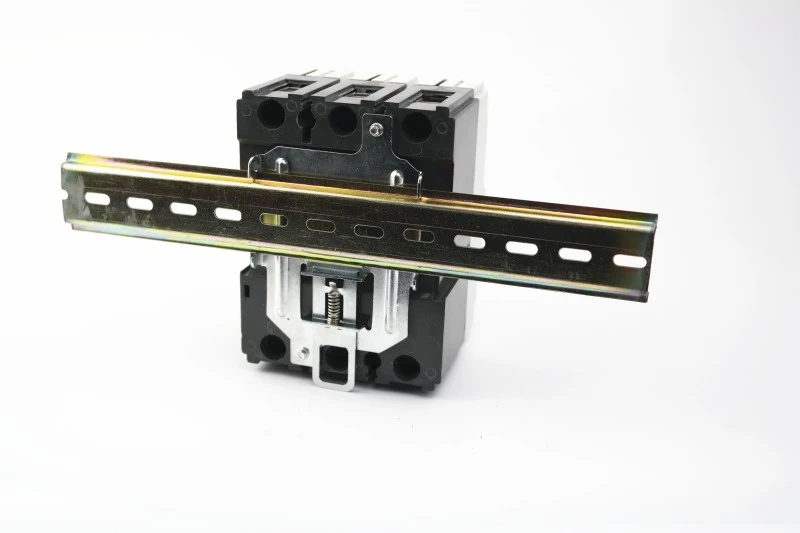

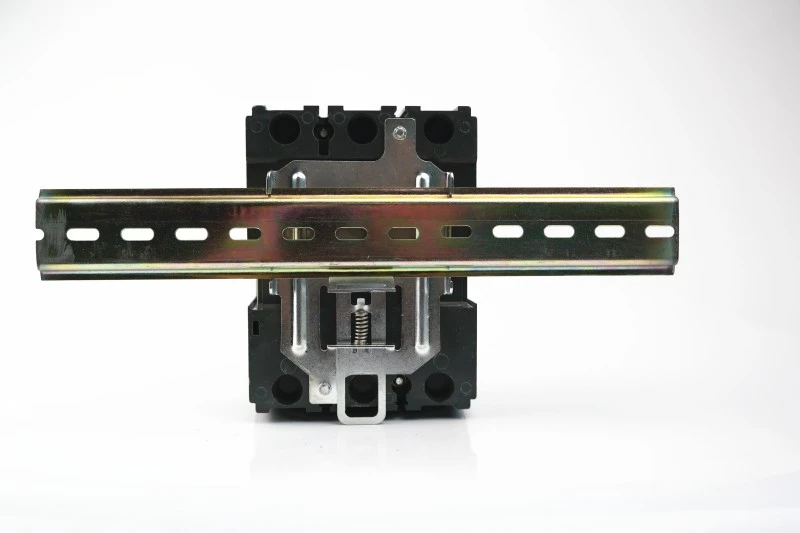

Pẹlu iranlọwọ ti awọn pataki dimole 125 ati 160 sipo le wa ni sori ẹrọ pẹlẹpẹlẹ a DIN-iṣinipopada.

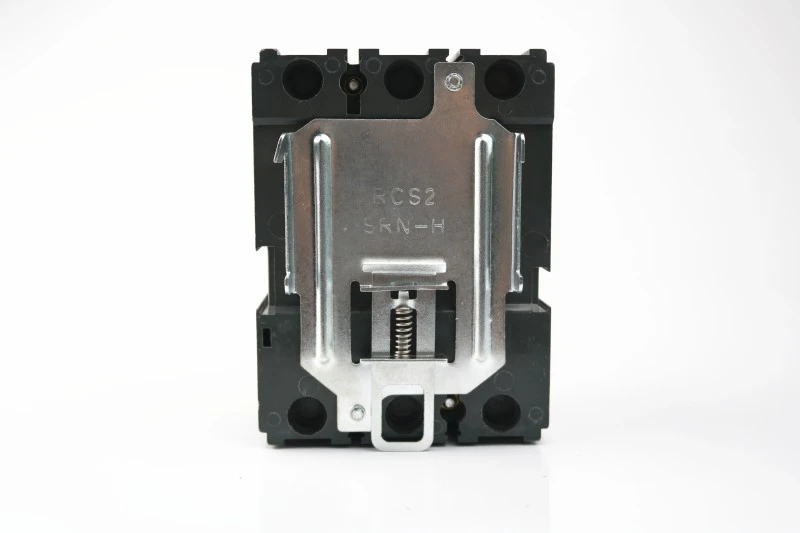

Fifọ pẹlu dimole

dimole pẹlu DIN iṣinipopada

dimole pẹlu DIN iṣinipopada

★ Apẹrẹ-Fifipamọ aaye:

10–20% fẹẹrẹfẹ ati iwapọ diẹ sii ju awọn omiiran ile lọ

Mu awọn iwọn apade kekere ṣiṣẹ → ohun elo kekere & awọn idiyele gbigbe

★ Olumulo-ore Tunto:

Itọkasi TRIP kuro ni idilọwọ isọdọtun afọju

Ngbohun “tẹ” jẹrisi ifaramọ darí to dara

★ Ṣetan ojo iwaju:

Ṣe atilẹyin plug-in ati awọn ohun elo fa jade (fun awọn awoṣe ti o yan)

Ni ibamu pẹlu smart monitoring fi-ons

Kini idi ti o yan CDADA?

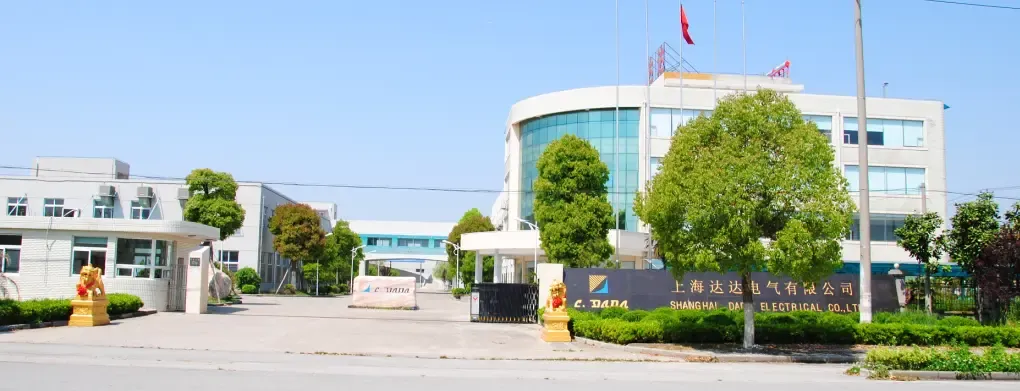

1. A jẹ oludari asiwaju fun ọdun 42 +. Ile-iṣẹ wa ti o da ni ọdun 1983, dagbasoke ni iyara pupọ lakoko ọdun 40.

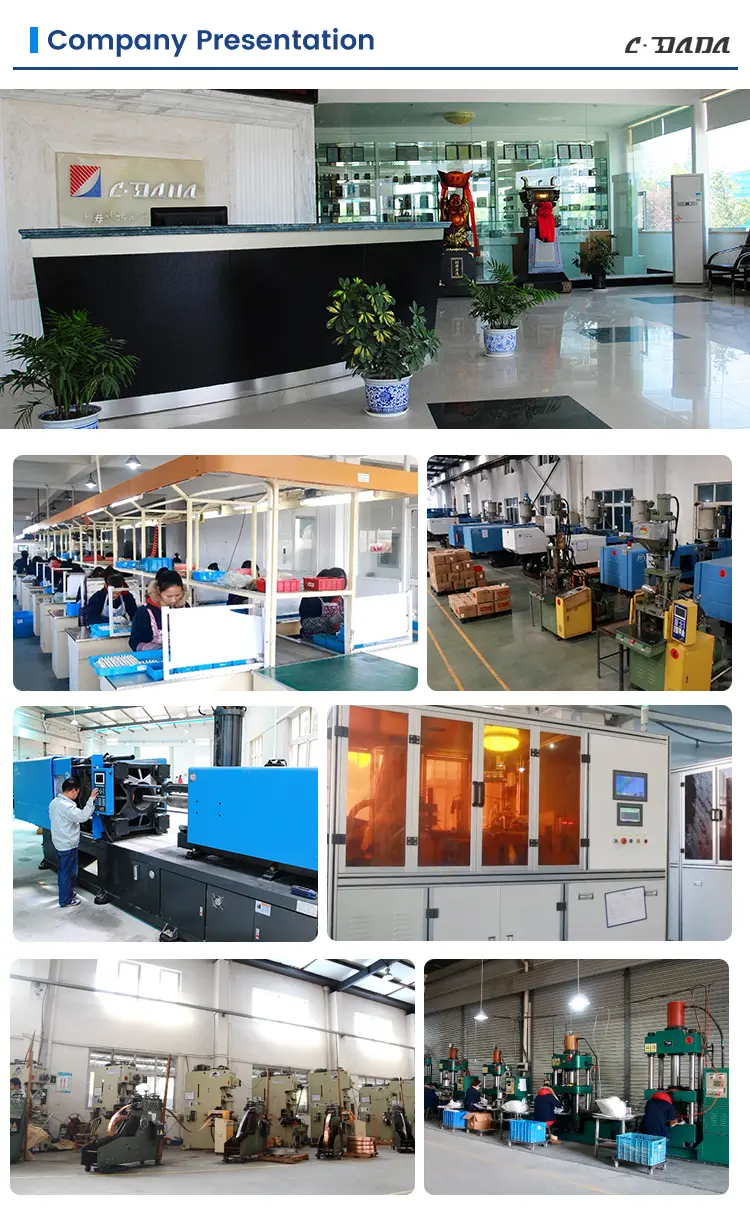

2. Ẹgbẹ naa, ti o ni awọn ile-iṣelọpọ 3, ni agbegbe iṣelọpọ ti 52,400m² ati pe o gba diẹ sii ju awọn oṣiṣẹ 500 lọ. A ti fowosi fere miliọnu mẹwa yuan lati le faagun iṣẹ wa ati igbesoke awọn idanileko wa.

3. Factory audited nipa INTERTEK, DEKRA & GMC

4. Awọn paali ti o ni agbara ti o ga julọ, idaabobo pallet, o dara fun gbigbe ọja okeere to gun

Awọn Ibeere Nigbagbogbo (FAQ)

Q1: Njẹ DAM1 Ti o wa titi Iru Ti o wa titi Ti o wa ni Iyika Circuit Breaker ni a gbe sori ọkọ oju-irin DIN kan?

A1: Bẹẹni-awọn awoṣe 125A ati 160A le fi sori ẹrọ lori awọn irin-ajo DIN nipa lilo idimu pataki iyan. Awọn igbelewọn ti o ga julọ ni a gbe sori nronu nikan.

Q2: Awọn iwe-ẹri wo ni jara DAM1 mu?

A2: O jẹ ifọwọsi pẹlu CE, CB, ASTA, KEMA, SEMKO, ati RoHS, ni idaniloju ibamu ni EU, Aarin Ila-oorun, Guusu ila oorun Asia, ati kọja.

Q3: Bawo ni MO ṣe tun ẹrọ fifọ pada lẹhin irin-ajo kan?

A3: Ni akọkọ, gbe lefa ni kikun si isalẹ lati PA (iwọ yoo gbọ titẹ kan), lẹhinna fa soke si ON. Maṣe fi agbara mu taara lati TRIP si ON.

Q4: Ṣe awọn ẹrọ iranlọwọ ni ibamu?

A4: Bẹẹni-awọn olubasọrọ itaniji, awọn oluranlọwọ iranlọwọ, awọn idasilẹ shunt / undervoltage, ati awọn oniṣẹ ina mọnamọna le ṣe afikun laisi pipinka.

Q5: Njẹ DAM1 dara fun rirọpo awọn fifọ agbalagba?

A5: Nitootọ. Ifẹsẹtẹ iwapọ rẹ ngbanilaaye rirọpo taara ti awọn MCCBs julọ ninu awọn panẹli pupọ-fifipamọ akoko ati awọn idiyele igbesoke.
